Высоковольтный дизельный генератор ТСС АД-1200С-Т10500-1РМ9
Высоковольтный дизельный генератор ТСС АД-1200С-Т10500-1РМ9
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Области применения
Высоковольтная электростанция 1200 кВт TBd 1650TS-10500 (АД-1200С-Т10500-1РМ9 – пример технического названия) - новая серия высоковольтных дизельных генераторных установок «Premium» на базе современных высокотехнологичных двигателей «Moteurs Baudouin» (Франция) была разработана инженерами Производственного комплекса Группы компаний ТСС в 2016 году, как расширение линейки высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения.Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 10,5 кВ (10500В)
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ ОТРАСЛЕЙ
Надежность работы
Дизельный генератор 1200 кВт (1,2 мегаватт) серийно производится производится на производственном комплексе ГК ТСС. Обладает высокой надежностью, большим ресурсом, увеличенной периодичностью обслуживания при минимальных простоях для него, поэтому электростанция способна обеспечивать наработку болеe 5200 часов в год.На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше.
Всегда в наличии запасные части и расходные материалы. Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd.
Референц лист
ООО «ГК ТСС» выполнила проект по обеспечению автономного энергоснабжения складского комплекса Wildberries на территории индустриального парка «Коледино». Для реализации были выбраны две мощные ДГУ с двигателями Baudouin по индивидуальному заказу.Для организации автономной системы энергоснабжения складского комплекса Wildberries нашими проектным и конструкторскими отделами учитывались два момента. Первая особенность проекта заключалась в максимальном использовании существующих инженерных систем, в целях минимизации дополнительных затрат клиента. Благодаря этому решению удалось избежать внесения изменений в существующую инженерную сеть на уже действующем предприятии и обойтись без дополнительных расходов для прокладки коммуникаций в условиях многоуровневых эстакад и переходов.
Достоинства ДЭС 1200 кВт с двигателем Baudouin
- Электростанция может поставляться в комплектации для основного или для резервного применения, с автоматическим запуском и переключением нагрузки при отказе внешней сети и её остановкой в случае её восстановления. При исполнении для резервного использования электростанция штатно комплектуется электроподогревателем охлаждающей жидкости и автоматическим зарядным устройством аккумулятора.
- Интеллектуальный контроллер Lovato RGK800 системы управления обеспечивает предупреждение оператора и защиту электростанции при различных ненормальных или аварийных ситуациях и мониторинг параметров электростанции и внешней сети, с его помощью обеспечивается возможность применения электростанции как в качестве основного, так и в качестве резервного источника электроснабжения.
- Русскоязычное меню контроллера системы управления, удобный и интуитивно понятный интерфейс управления работой ДГУ.
- Уверенный запуск в холодное время года (до температуры -10°С).
- Низкий расход топлива и моторного масла.
- Неприхотливость к качеству российского дизельного топлива.
- Низкий уровень шума и вибраций.
- Большая периодичность технического обслуживания, в т.ч. замены фильтров и масла.
- Низкая стоимость расходных материалов.
- Высококачественные генераторы переменного тока.
- Высококачественная стальная рама с мероприятиями виброгашения с интегрированным топливным баком.
- Каждая электростанция испытывается под нагрузкой не менее 2-х часов перед отправкой заказчику.
- Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ по требованию заказчика.
- Электростанции соответствуют требованиям эмиссии вредных веществ в выхлопных газах.
- Электростанции изготовлены в соответствии с российскими и международными стандартами.
- На электростанции распространяется повышенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
- Высокая надежность, большой ресурс Обладает высокой надежностью, большим ресурсом, увеличенной периодичностью обслуживания при минимальных простоях для него, поэтому электростанция способна обеспечивать наработку болеe 5200 часов в год
- Уверенный запуск Уверенный запуск в холодное время года (до температуры -10°С)
- Экономичность Низкий расход топлива и моторного масла
- Удобство эксплуатации Русскоязычное меню контроллера системы управления, удобный и интуитивно понятный интерфейс управления работой ДГУ
- Соответствие международным стандартам Электростанции изготовлены в соответствии с российскими и международными стандартами
- Расширенная гарантия На электростанции распространяется повышенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
Высокие характеристики дизель генераторных установок 1200 кВт обеспечиваются применением в их составе двигателей Baudouin, высококачественной и конструктивно совершенной рамы с мероприятиями виброгашения, высокоресурсных синхронных генераторов, интеллектуально совершенной системой управления, удобной в пользовании.

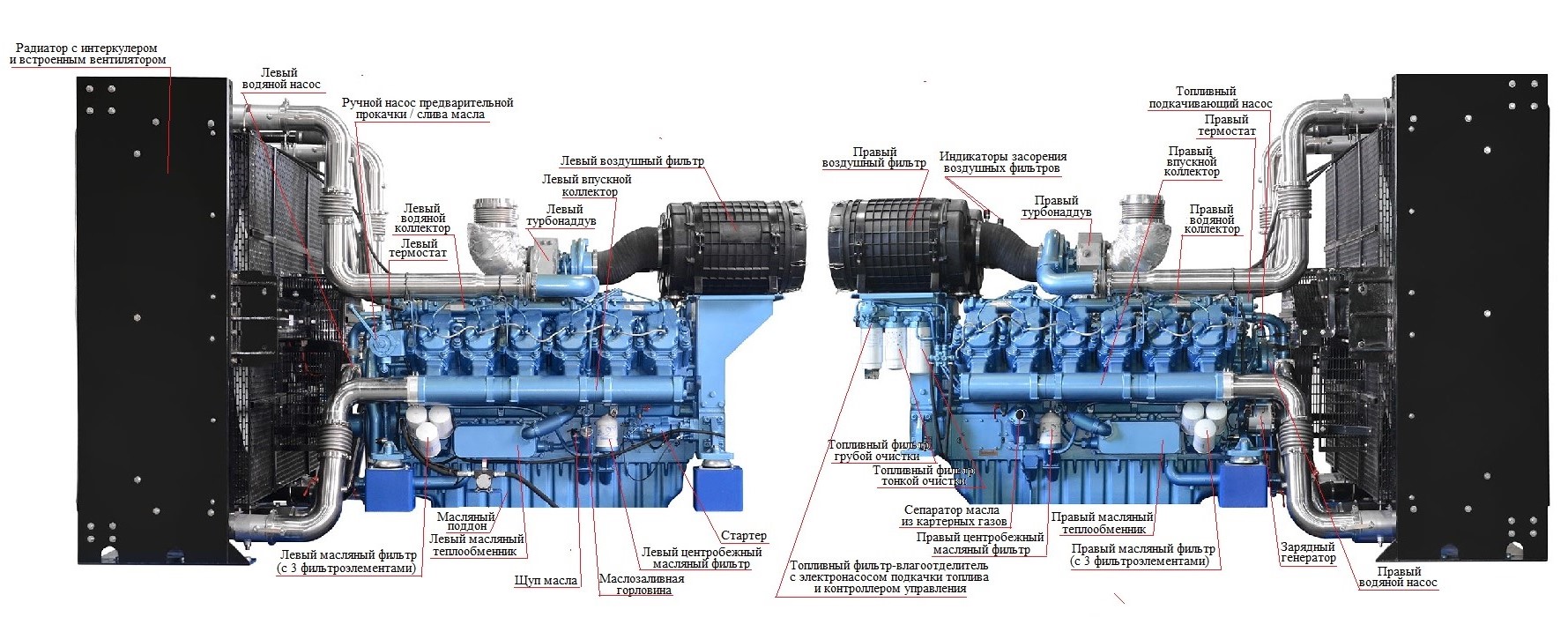

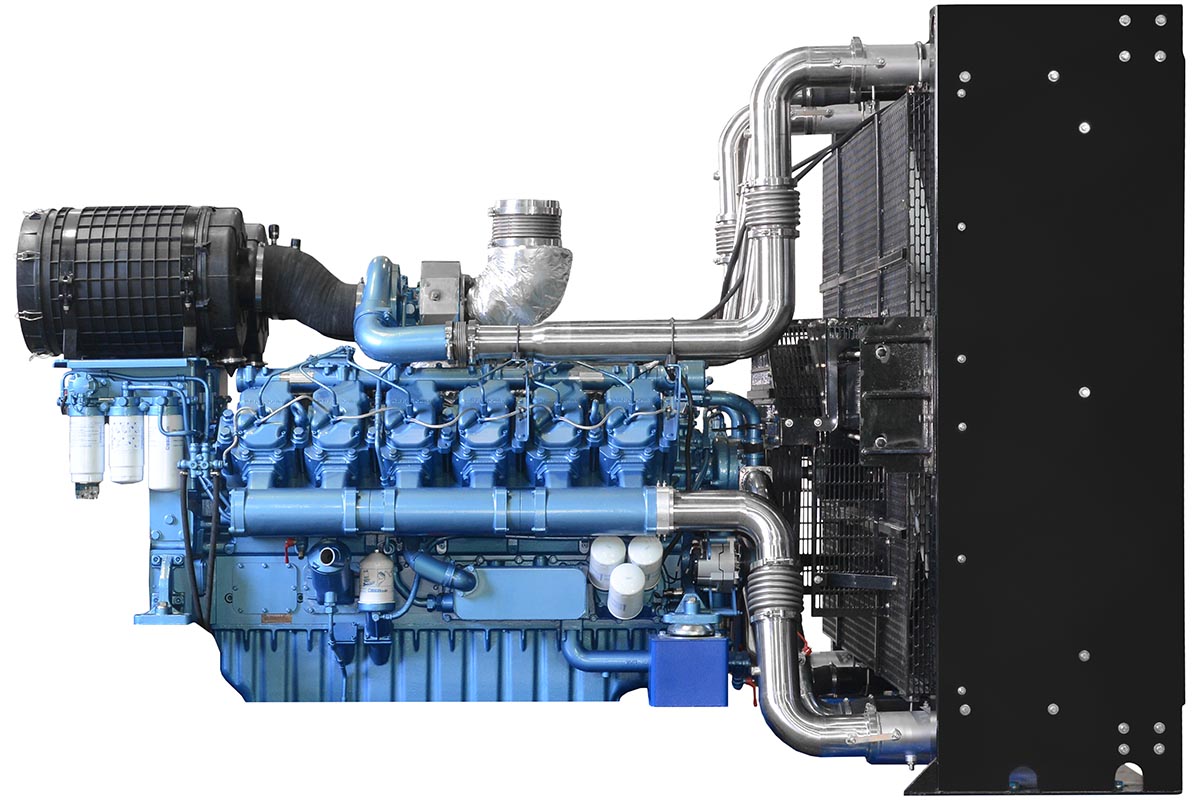

Двигатель Baudouin 12M33G1650/5
- Надежность работы и долговечность эксплуатации двигателя обеспечены назначением двигателей этого семейства в качестве судовых двигателей. Для этого на них применены продвинутые конструктивные решения, установлены высокотехнологичные комплектующие и агрегаты, используется тщательная подготовка и очистка топлива и масла в топливной и масляной системах двигателя.
- Ручной / электрический насос предварительной прокачки маслосистемы двигателя обеспечивает подачу масла к парам трения перед запуском двигателя, что также обеспечивает высокий ресурс двигателя.
- Электронасос прокачки топлива обеспечивает автоматическое удаление воздуха из топливной системы и надежность запуска двигателя.
- 4-клапанная система впуска-выпуска для цилиндра обеспечивает низкое потребление топлива и минимальный уровень эмиссии выхлопных газов.
- максимальная мощность 1450 кВт;
- 16 цилиндров, V-образное расположение цилиндров, 4-х тактный;
- система впуска воздуха с 2-мя турбонаддувами и воздухо-воздушным интеркулером;
- электронный регулятор оборотов;
- конструкция двигателя обеспечивает минимальный уровень шума;
- стандартная периодичность замены масла 500 моточасов;
- наработка до капитального ремонта 32000 моточасов.
- Надежность работы и долговечность эксплуатации двигателя обеспечены назначением двигателей этого семейства в качестве судовых двигателей. Продвинутые конструктивные решения, высокотехнологичные комплектующие и агрегаты
- V-образный двигатель 16 цилиндров, V-образное расположение цилиндров, 4-х тактный
- 4-клапанная система впуска-выпуска для цилиндра обеспечивает низкое потребление топлива и минимальный уровень эмиссии выхлопных газов
- Ручной / электрический насос предварительной прокачки маслосистемы двигателя обеспечивает подачу масла к парам трения перед запуском двигателя, что также обеспечивает высокий ресурс двигателя
- Электронасос прокачки топлива обеспечивает автоматическое удаление воздуха из топливной системы и надежность запуска двигателя
- Большой ресурс наработка до капитального ремонта 32000 моточасов
Синхронный генератор TSS-SA-1200(E) SAE 0/18 (10,5 kV)
- бесщёточный синхронный генератор 10,5 кВ, произведен по технологии Stamford
- номинальная мощность 1200 кВт
- с самовозбуждением, система возбуждения PMG
- КПД 95%
- класс изоляции H
- степень защиты IP23
Система управления дизельным генератором 1650TS-10500
В стандартном исполнении, дизель генераторы серии TSS Premium комплектуются контроллерами управления Lovato RGK-800 (Италия). Интеллектуальные AMF контроллеры Lovato были предназначены для применения на генераторных установках, они могут контролировать параметры внешней сети электроснабжения. Его основные параметры:
- индикация основных технических параметров электростанции и внешней сети
- защитные функции: индикация предупредительных аварийных сообщений и подача предупредительных и аварийных сигналов при возникновении опасных или аварийных ситуаций
- многоязычный интерфейс, включая русский, для управления работой ДГУ
- возможность удаленного мониторинга и управления
- возможность подключения к контроллеру модулей расширения серии EXP, для решения различных энергетических задач
- Управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
- ЖК-дисплей графический ЖК-дисплей разрешением 128х80 пикс
- Защитные функции индикация предупредительных аварийных сообщений и подача предупредительных и аварийных сигналов при возникновении опасных или аварийных ситуаций
- Удаленный доступ возможность удаленного мониторинга и управления
- Расширенные возможности возможность подключения к контроллеру модулей расширения серии EXP, для решения различных энергетических задач
- Интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS
ВИДЕО ОБЗОР
ВИДЕО С РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Комплексный подход
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Гарантия и сервисное обслуживание
- На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше
- Всегда в наличии запасные части и расходные материалы
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd
Создан на базе передовых двигателей Baudouin Moteurs - Франция, с 2008 года принадлежит WEICHAI POWER Co., Ltd концерна SHIG (Shandong Heavy Industry Group).
Гарантия — 36 месяцев или 2 000 моточасов (в зависимости от того, что наступит раньше). Прямой конкурент топовых мировых брендов!
Характеристики
|
Вес брутто (кг)
|
11010 |
|
Габаритные Размеры (Д;Ш;В; мм)
|
5500x2115x2576 |
|
Глушитель
|
промышленный |
|
Гарантия, срок (мес)
|
36 месяцев/2000 моточасов |
|
Двигатель
|
Baudouin/Industrial Engines 12M33G1650/5 |
|
Емкость масляной системы (л)
|
155 |
|
Исключить из публикации на веб-витрине mag1c
|
Нет |
|
Исполнение
|
Открытое |
|
Класс защиты обмотки
|
H |
|
Регулятор напряжения
|
Basler |
|
Рекомендуемый тип масла
|
ТСС Проф Север SAE 10W40 CI-4 полусинтетическое |
|
Количество опорных подшипников
|
1 |
|
Ресурс работы до кап. ремонта (ч)
|
32000 |
|
Мощность генератора, кВт
|
1200 |
|
Количество цилиндров
|
12 |
|
Количество фаз
|
3 |
|
Мощность максимальная, кВт
|
1320 |
|
Частота, Гц
|
50 |
|
Коэффициент мощности
|
0.8 |
|
Мощность двигателя максимальная, кВт
|
1450 |
|
Мощность номинальная, кВА
|
1500 |
|
Мощность максимальная, кВА
|
1650 |
|
Выходное напряжение (В)
|
10500 |
|
Мощность номинальная, кВт
|
1200 |
|
Номинальный ток (А)
|
82 |
|
Регулятор оборотов
|
электронный, система подачи топлива типа Common Rail |
|
Объём системы охлаждения (л)
|
400 |
|
Производитель двигателя
|
Baudouin |
|
Расход топлива при 100% мощности л/ч
|
324 |
|
Расход топлива при 50% мощности л/ч
|
156 |
|
Рабочий объём двигателя (л)
|
39.2 |
|
Расход топлива при 75% мощности л/ч
|
234 |
|
Система возбуждения
|
PMG |
|
Серия
|
TSS Premium |
|
Степень автоматизации
|
1 (ручной запуск) |
|
Точность регулировки напряжения (± %)
|
1 |
|
Экологический класс
|
Stage II |
